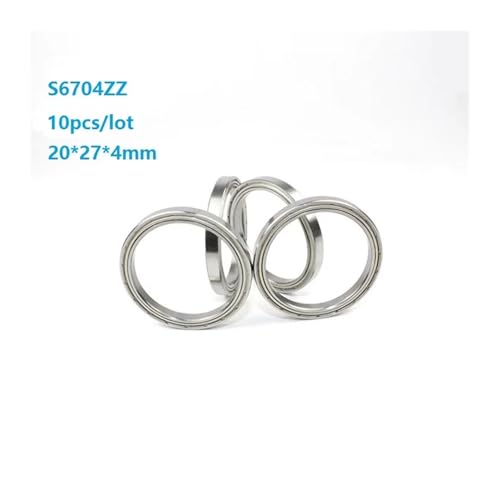

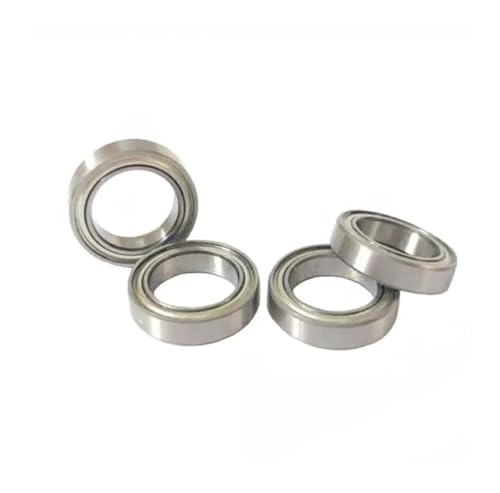

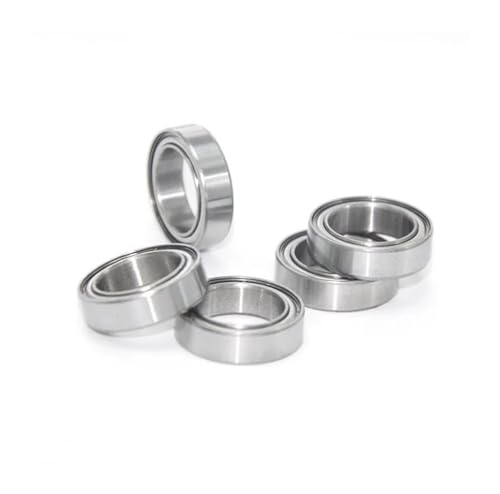

Fiche descriptive : Roulement à paroi mince S6704ZZ ABEC-5
Ce produit est un composant mécanique de type roulement à billes à gorge profonde en acier inoxydable, référencé sous les appellations S6704ZZ, S6704 ZZ ou 6704ZZ. Développé pour les applications nécessitant une section transversale très réduite, il présente des dimensions rigoureuses de 20 mm de diamètre interne, 27 mm de diamètre externe et 4 mm d'épaisseur.
Analyse des composants structurels
La bague intérieure, la bague extérieure ainsi que les billes sont usinées en acier inoxydable à haute teneur en chrome, offrant une dureté structurelle élevée et une excellente tenue face aux agents corrosifs légers. La certification ABEC-5 atteste de tolérances dimensionnelles et de faux-ronds géométriques extrêmement faibles, autorisant des vitesses limites élevées sous charge radiale pure.

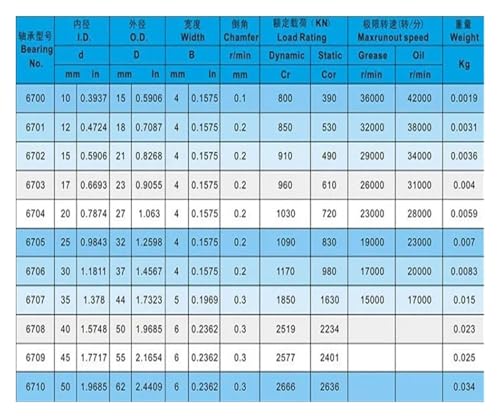

Tableau des paramètres physiques et dynamiques
| Propriété | Valeur nominale |
|---|---|
| Code ISO | S6704ZZ / 6704 ZZ |
| Type de gorge | Profonde (Radial) |
| Épaisseur radiale | 3.5 mm (Paroi mince) |
| Étanchéité | Flasques métalliques non-frottants (ZZ) |
| Lubrification | Graisse de synthèse longue durée |
| Conditionnement | Tube de 10 unités |
Les flasques de type ZZ empêchent l'évacuation de la graisse tout en évitant l'augmentation du couple de démarrage, contrairement aux joints d'étanchéité en caoutchouc frottants. Ce choix technique privilégie le rendement énergétique global de l'axe rotatif.
